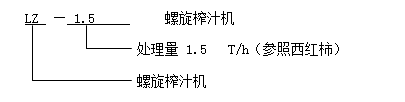

产品型号、名称

用途及适用范围

★ 用于压榨菠萝、苹果、梨等水果；

★ 用于压榨桑椹、葡萄、桔子、橙等浆果；

★ 用于压榨西红柿、生姜、大蒜、芹菜等蔬菜。

设备结构及工作原理

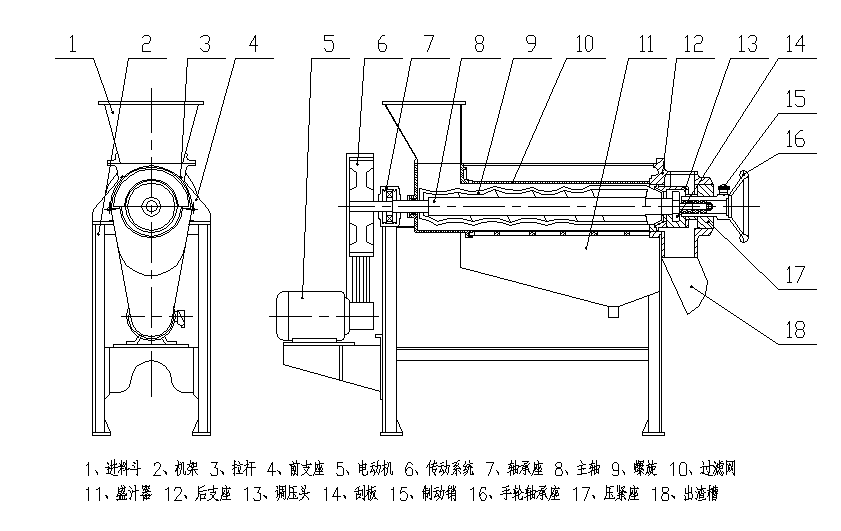

4.1 结构

★ 由前支座、进料斗、螺旋、过滤网、盛汁器、后支座、出渣槽等组成，螺旋主轴左端支撑于滚动轴承座内，右端支撑于手轮轴承座内，电机通过一对三角皮带驱动螺旋进行工作。

2、工作原理

★ 本设备的主要构件是螺旋，螺旋沿着料渣出口方向底径逐渐加大而螺距逐渐减小，当物料被螺旋推进时，因螺旋腔体积的缩小，形成对物料的挤压而榨汁。

★ 螺旋主轴的转动方向从进料斗向渣槽方向看去，为顺时针方向。

★ 原料加入进料斗中，在螺旋的推进下受压，其压榨的汁液通过过滤网流入底部的盛汁器，而渣则通过螺旋与调压头的锥形部分之间形成的环状空隙排出，调压头沿轴向的移动可调整空隙的大小。用手顺时针（从设备的出渣槽向进料斗端看）转动手轮轴承座时，调压头向左，空隙即缩小，反之则空隙变大。改变孔隙的大小，即调整排渣的阻力，即可改变出汁率。但如果孔隙过小，在强力挤压下，部分渣的颗粒会和汁一起通过过滤网被挤出，尽管出汁率增加，但汁的质量相对下降，因此孔隙的大小应视用户的具体工艺要求而定。

操作及维护

1、操作

★ 当设备启动时，应调整压头使环状间隙达到顶，其后间隙逐渐缩小，达到工艺要求时，再用制动器固定手轮轴承座位置。

2、 维护

★ 在每班工作之后必须用水和刷子洗刷过滤网，如果有精滤纤维质较多之果汁时，须视生产情况，间增一次洗网，在压榨完毕之后用热水清洗全部机器。

原料处理量：1.5T/h

螺旋转速：400rpm

过滤网孔径：Φ0.5mm

电机功率：  4KW

螺旋直径： Φ175

外形尺寸：1250mm×450mm×1350mm
